产品概述
该款L型行星齿轮减速机采用直角式紧凑传动结构，能够在有限安装空间内改变动力传递方向，适合对底盘高度、设备内部空间及电机布置有要求的自动化设备。产品兼顾输出扭矩、低背隙、运行噪声和环境适应性，可用于AGV、AMR、移动机器人及其他自动化传动系统。
系列提供4和10两种减速比，额定输出扭矩覆盖40–50 N·m，短时制动扭矩可达120–150 N·m，最高输入转速为3000 r/min。产品防护等级达到IP65，适用温度范围为−10℃至+90℃。
产品特点
L型紧凑传动结构
直角式动力传递方式有利于减少轴向安装空间，使电机与减速机能够更加灵活地布置在紧凑型设备和移动机器人底盘中。
40–50 N·m稳定扭矩输出
不同型号额定输出扭矩为40–50 N·m，短时制动扭矩最高可达150 N·m，能够满足频繁启停及短时高负载工况。
低背隙高精度传动
回程间隙可控制在≤4 arcmin，最高输入转速达到3000 r/min，适合对定位精度和运行平顺性有要求的自动化传动应用。
IP65防护与灵活选型
产品达到IP65防护等级，适用温度范围为−10℃至+90℃；减速比可选4或10，可根据设备空间、负载及驱动系统要求选择相应型号。

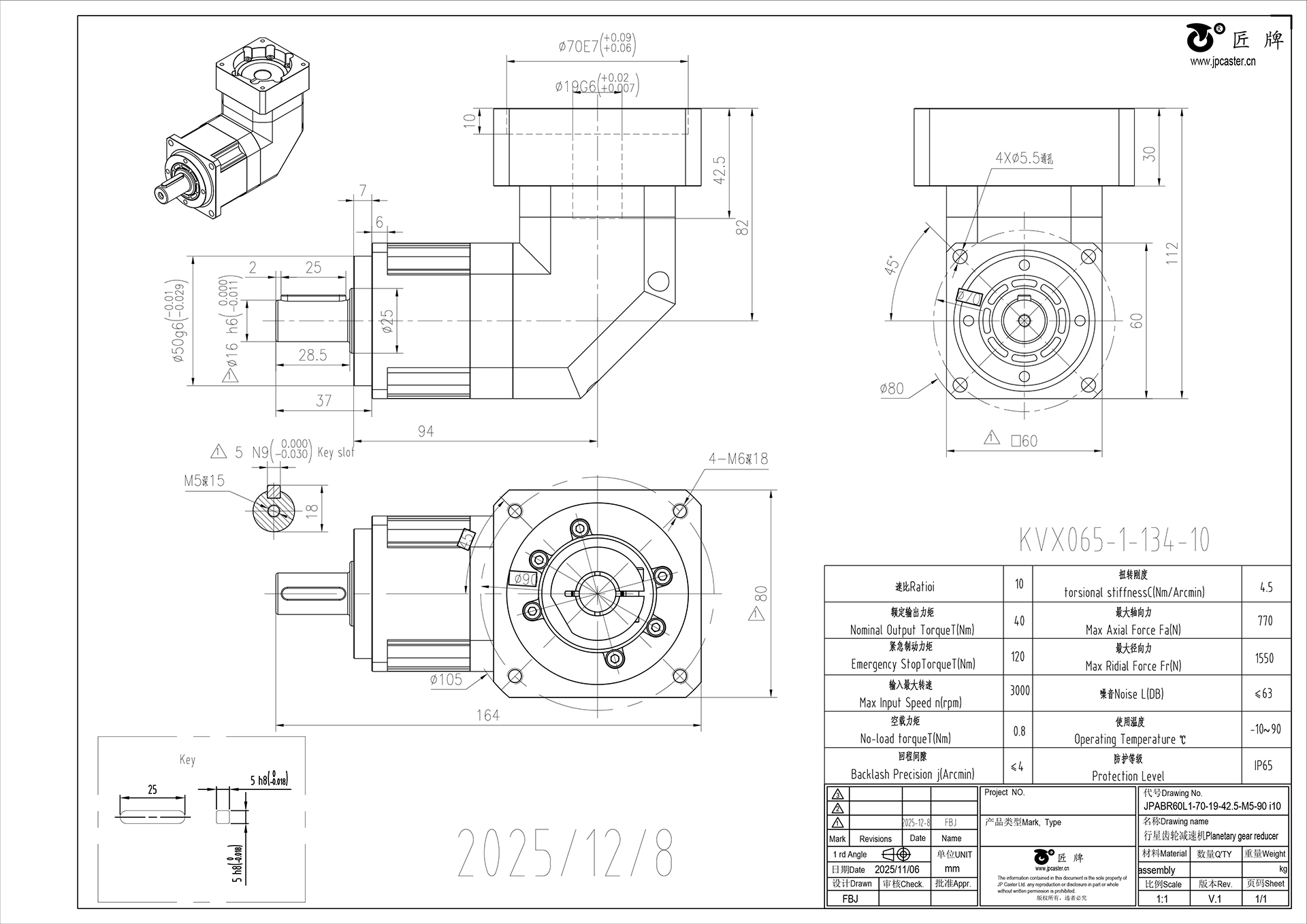

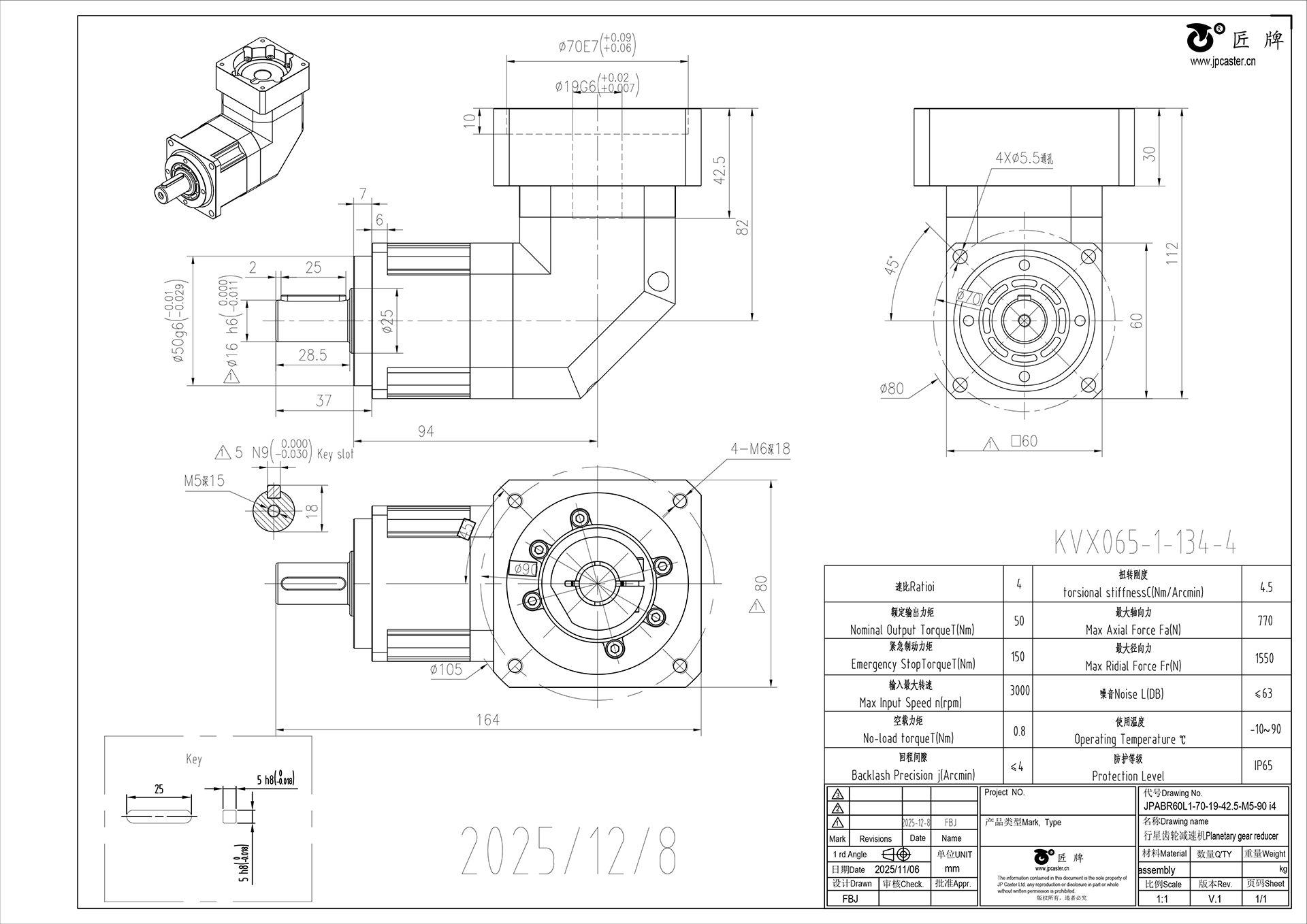

产品图纸
点击放大
点击放大产品参数
| 参数项目 | KV2005-1-134-4 | KV2005-1-134-10 |
| 额定输出扭矩 | 50 N·m | 40 N·m |
| 紧急制动扭矩 | 150 N·m | 120 N·m |
| 最大输入转速 | 3000 r/min | 3000 r/min |
| 电机功率 | 0.8 kW | 0.8 kW |
| 回程间隙 | ≤4 arcmin | ≤4 arcmin |
| 扭转刚度 | 4.5 | 4.5 |
| 最大轴向力 | 770 N | 770 N |
| 最大径向力 | 1550 N | 1550 N |
| 减速比 | 4 | 10 |
| 噪音 | ≤63 dB | ≤63 dB |
| 防护等级 | IP65 | IP65 |
| 适用温度 | −10℃ ～ +90℃ | −10℃ ～ +90℃ |
